1.概述

簡介。耐火纖維又稱陶瓷纖維，是由焦寶石或礬土為原料，在2000℃電弧爐熔化后以細股流出，用壓縮空氣或蒸汽吹成散狀纖維，即耐火纖維原棉，原棉中含有凝固液滴，稱為渣球。含量一般達20%-40%,除去渣球，加入0.3%-5%結合劑(硫酸鋁、磷酸鋁甲基纖維素、聚丙烯等）可壓制成氈、毯、板、紙、繩等多種制品。

用焦寶石為原料生產的耐火纖維稱為硅酸鋁耐火纖維，其化學成分為：Al2O348%-56%,SiO240%-48%,Fe2O30.18%-1.1%,CaO0.18%-1.1%,K2O0.5%-1.0%,TiO20.3%-1.1%其主要性能為：耐火度1750-1790℃,體積質量90-200kg/m3,纖維長度20-100mm,纖維直徑2-10um，使用溫度1150℃。

耐火纖維的特性使用溫度一般為1150℃,高級耐火纖維（氧化鋁、氧化鋯耐火纖維)使用溫度可達1700℃。熱導率低,質量輕，用作絕熱層，爐體可減薄厚度、減輕爐體質量和減少占地面積;熱容量小，作為耐火層，升溫速度快，節(jié)省燃料消耗,抗熱振性好,耐急冷急熱性優(yōu)越；隔音好，可減少燃燒噪聲；化學穩(wěn)定性好,耐酸堿侵蝕，絕緣性良好。耐火纖維容易加工，安裝方便，但耐高溫、高速爐氣沖刷性能差，不能鋪砌爐底，不能承受載荷。

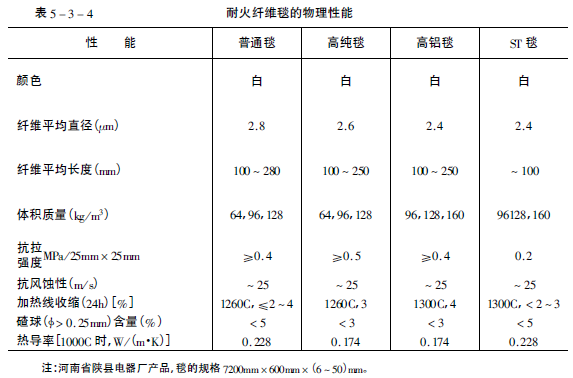

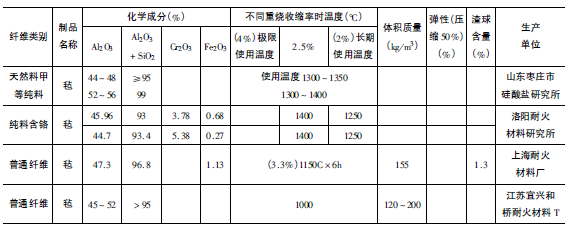

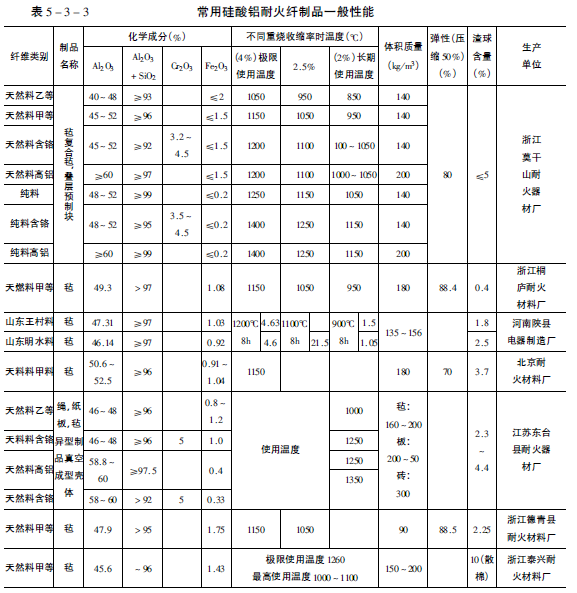

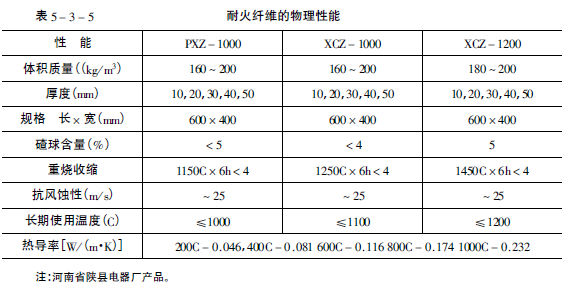

硅酸鋁耐火纖維制品有氈、毯、板，折疊預制塊、繩、磚等。

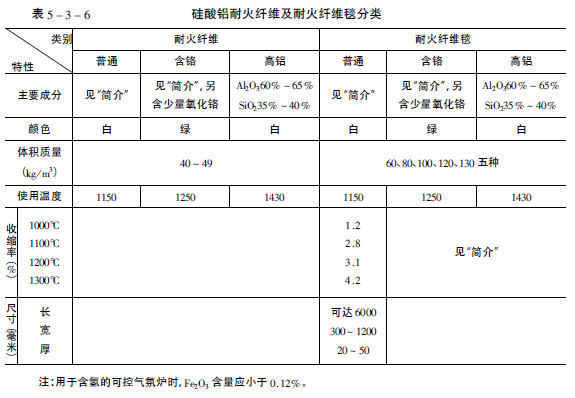

2.分類。以氧化鋁和氧化硅為主要成分的硅酸鋁耐火纖維及耐火纖維毯的分類、見表5-3-6。
